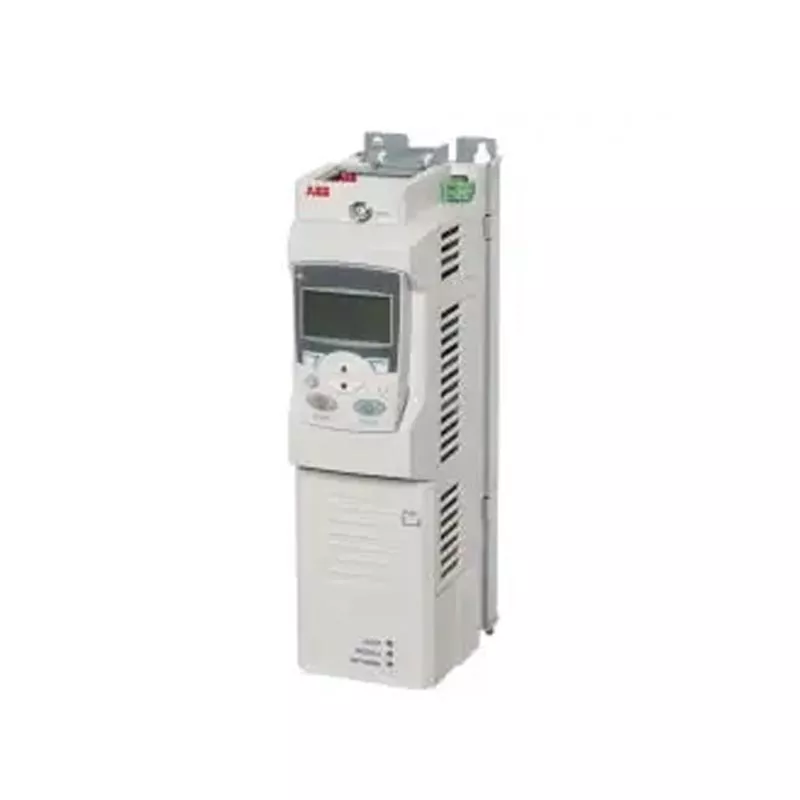

O ABB ACS850 é um inversor de frequência variável (VFD) de acionamento único projetado para aplicações industriais. Posicionado como uma alternativa prática de próxima geração à série ACS800 topo de gama, aborda desafios comuns na modernização de sistemas legados, tais como espaço de instalação limitado e capacidades de processamento lógico insuficientes.
Comparado aos drives tradicionais de gabinete, o ACS850 ocupa menos espaço e suporta montagem em trilho lado a lado, economizando espaço valioso dentro de gabinetes elétricos.
A unidade apresenta o invólucro preto exclusivo da ABB, que é durável e resistente à sujeira, tornando-a adequada para ambientes de fábrica empoeirados.
Equipado com um painel de controle frontal com botões físicos e uma grande tela LCD, o inversor oferece monitoramento intuitivo de parâmetros e um processo operacional suave e direto.
A tampa do terminal foi projetada de forma segura; uma vez aberto, revela um layout de fiação interna organizado, permitindo que os eletricistas concluam a fiação rapidamente e simplificando o comissionamento no local.
1. O ABB ACS850 utiliza a tecnologia proprietária da ABB Direct Torque Control (DTC), proporcionando resposta rápida e dinâmica do motor e controle de velocidade e torque de alta precisão, alcançando excelente desempenho mesmo sem um codificador externo.
2. Projetado para controle autônomo de serviço pesado, ele lida com cargas flutuantes de maneira eficaz em aplicações como mistura, transporte e extrusão.
3. Possui recursos integrados de programação de blocos de funções para lidar com lógica complexa no local; ele pode gerenciar tarefas lógicas específicas de equipamentos independentemente de um PLC externo, tornando-o ideal para projetos de modernização de sistemas legados.
|
Item de comparação |
ACS800 |
ACS850 |
Notas de trabalho no local |
|
Posicionamento do produto |
Série topo de linha, carro-chefe da geração anterior |
Sucessor prático do ACS800 |
O ACS850 está posicionado como um caminho de substituição direta para o ACS800, e não como uma plataforma de atualização de ponta -1 |
|
Tecnologia de controle |
Controle Direto de Torque (DTC) |
Controle Direto de Torque (DTC) |
Ambos compartilham a mesma tecnologia DTC central; desempenho motor comparável -3 |
|
Unidade de Controle |
Unidade de controle RDCU |
Unidade de controle JCU |
Não intercambiável; unidades de controle são diferentes |
|
Painel de controle |
CDP312R (incluído na configuração padrão) |
ACS-CP-U (opcional, não padrão) |
Necessidade de encomendar painel de controle separadamente ou usar um painel compatível; interface difere do ACS800 |
|
Reator de entrada |
Integrado padrão para todos os tamanhos de quadro (R2–R8) |
Integrado para tamanhos de chassi C–G2; A–B requer opção externa |
Verifique se o reator externo é necessário para tamanhos de carcaça menores |
|
Chopper de freio |
Padrão para R2, R3; opcional para R4–R8 |
Padrão para tamanhos de chassi A–D; opcional para E0–G2 |
Verifique a disponibilidade do chopper de frenagem com base no tamanho do quadro -1 |
|
Filtro EMC |
As especificações regionais variam |
Não incluído no padrão; opcional |
Deve solicitar explicitamente a opção de filtro EMC, se necessário |
|
Classificação de proteção |
R2–R6: IP21; R7–R8: IP00 |
IP20 (padrão) |
A classificação IP difere; o ambiente do gabinete deve ser reavaliado |
|
Entrada/Saída de Cabo |
De baixo para dentro, de baixo para fora (R2–R6); De cima para dentro, de lado para fora (R7–R8) |
Top-in, bottom-out (todos os tamanhos de quadro) |
A rota de fiação requer replanejamento — as direções de entrada/saída diferem -1 |
|
Definições de terminais |
Específico para plataforma RDCU |
Nova atribuição de terminal |
Deve verificar e religar ponto a ponto; não é possível reutilizar a fiação original diretamente |
|
Estrutura de parâmetros |
Grupos de parâmetros (estrutura tradicional) |
Nova arquitetura de parâmetros |
Não é possível copiar parâmetros diretamente; deve reconfigurar com base na placa de identificação do motor e nos dados do processo |
|
Lógica Integrada |
Requer PLC externo ou RDCO para mestre-escravo |
Programação de bloco de função integrada |
Algumas tarefas lógicas podem ser migradas para o inversor, potencialmente salvando um CLP externo |
|
Mestre-Escravo |
Requer opção RDCO + fibra óptica |
Somente fiação externa; suporte integrado |
Simplifica significativamente a instalação mestre-escravo -1 |
|
STO (torque seguro desligado) |
Opcional |
Recurso padrão |
Função de segurança incluída por padrão; verifique se o circuito de segurança existente precisa de ajuste -1 |
|
Faixa de potência |
Até 560 kW, R8 e abaixo |
Corresponde a ACS800 500V e inferior, ≤560kW |
A seleção é baseada na corrente nominal e não na correspondência direta do número do modelo -1 |
Notas importantes:
Não é "Plug-and-Play": Embora o ACS850 seja o sucessor prático do ACS800, não é um substituto direto. Dimensões físicas, atribuições de terminais e estruturas de parâmetros são diferentes.
Método de correspondência de modelo: Use a corrente nominal como critério de correspondência principal, não os números do modelo.
Migração de Parâmetros: O ACS850 suporta o modo Backup de Parâmetros, permitindo que os conjuntos de parâmetros sejam carregados para o painel de controle e baixados para drives compatíveis.
O ABB ACS850 é normalmente instalado dentro de gabinetes elétricos. A realização da seguinte manutenção básica pode prolongar efetivamente a vida útil da unidade:
1. Garanta caminhos de ventilação desobstruídos dentro do gabinete e limpe regularmente a poeira das aberturas de ventilação do inversor para evitar alarmes de superaquecimento causados por fluxo de ar obstruído.
2. Aperte periodicamente os terminais de entrada e saída de alta corrente para evitar falhas de superaquecimento causadas por conexões soltas ou oxidadas.
3. Se o ruído do ventilador aumentar de forma anormal, geralmente indica desgaste do rolamento; simplesmente substitua o conjunto do ventilador. O design da unidade permite fácil remoção e instalação do ventilador durante a manutenção no local.
4. Certifique-se de que a unidade esteja protegida contra poeira e umidade; os ambientes de armazenamento e operação devem estar livres de condensação e gases corrosivos.
5. Recomendamos registrar regularmente dados importantes, como corrente operacional e temperatura, para ajudar a antecipar possíveis falhas.
A Yueyang Tongtu é especializada no fornecimento de peças de reposição para automação e oferece o seguinte suporte técnico:
- Experiência na seleção e combinação de produtos de acionamento: Ao receber os detalhes do modelo, verificamos a compatibilidade dos parâmetros do motor com base nas características de carga específicas do cliente no local.
- Suporte à pré-configuração: Para atender aos requisitos específicos do processo, podemos auxiliar na pré-configuração dos parâmetros antes do envio, permitindo que o equipamento seja colocado em operação imediatamente após a inicialização e encurtando o ciclo de comissionamento no local.
- Coordenação abrangente: Facilitamos a comunicação sobre modelos, qualidade, cronogramas de entrega e preços, ao mesmo tempo que alinhamos os planos de entrega com os cronogramas do projeto. - Podemos coordenar com o agente de recebimento designado do cliente os acordos de Pagamento na Entrega (COD), garantir o envio pontual de acordo com os pedidos e auxiliar na coordenação necessária para a aceitação do equipamento.
R: Em termos de desempenho, pode substituir os modelos ACS800 topo de linha; no entanto, não é uma substituição direta "plug-and-play". Existem diferenças nas estruturas de parâmetros e definições de terminais entre os modelos antigos e novos. O trabalho no local requer a verificação da fiação e a migração dos parâmetros do processo. Podemos ajudar na seleção inicial do modelo e no processo de verificação.
R: Fornecemos unidades novas e completas adquiridas através de canais oficiais. Eles vêm com a versão mais recente do firmware e incluem todos os manuais e acessórios originais; não fornecemos equipamentos recondicionados ou modificados.
R: Sim. Se o cliente fornecer os dados da placa de identificação do motor e os requisitos do processo, poderemos realizar a pré-configuração antes do envio. Assim que o equipamento chega ao local, apenas é necessária uma simples verificação antes da operação experimental.
R: Quando não estiver em uso, o equipamento deve ser armazenado longe de áreas com alta umidade, condensação ou poeira pesada e protegido contra umidade e poeira. Para armazenamento de longo prazo, recomendamos ligar a unidade periodicamente para evitar o acúmulo de umidade.
R: Forneça o número completo do modelo do inversor, as especificações de potência e tensão do motor, o tipo de carga no local e a localização do projeto. Em seguida, forneceremos um orçamento correspondente e um prazo de entrega estimado.
