Se você precisar de um fornecedor capaz de fornecer um fornecimento estável do Bently Nevada 330780-50-00, entre em contato com Yueyang Tongtu; somos um distribuidor profissional com amplo estoque e entrega pontual.

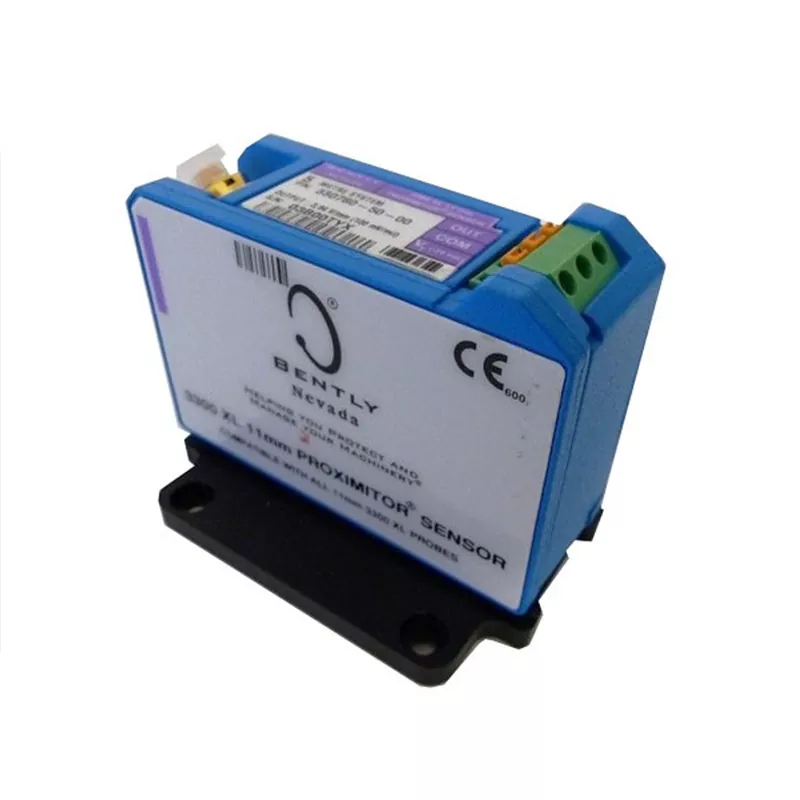

Bently Nevada é uma marca de referência na área de monitoramento de condições para máquinas rotativas. O 330780-50-00 é um sensor Proximitor pertencente ao sistema transdutor de proximidade de corrente parasita 3300 XL de 11 mm e apresenta uma configuração de montagem reversa.
Ele serve como um nó de detecção frontal para sistemas de monitoramento da integridade de máquinas rotativas industriais, convertendo linearmente o deslocamento do eixo e os sinais de vibração, capturados pela sonda, em sinais elétricos padrão que o sistema de monitoramento pode processar.
|
Item |
Especificação |
|
Nome do produto |
Curvamente Nevada 330780-50-00 |
|
Comprimento do sistema |
5,0 metros (16,4 pés), montado em painel |
|
Tamanho mínimo recomendado do alvo |
30,5 mm (1,2 polegadas) de diâmetro, alvo plano |
|
Fonte de energia |
-24 V CC |
|
Carregar |
10 kΩ |
|
Superfície alvo |
31 mm (1,2 pol.) de diâmetro |
|
Lacuna da Sonda |
2,5 mm (100 mils) |
|
Sensibilidade |
Sistema de sensor de correntes parasitas 3300 XL de 11 mm; saída: 3,94 V/mm (100 mV/mil) |
|
Meio de trabalho |
Ar, óleo, água, etc. |
|
Pressão Máxima de Trabalho |
12 MPa |
|
Resposta de frequência |
0–10kHz |
|
Características de amplitude-frequência |
Atenuação de 0–1 kHz < 1%; Atenuação de 10 kHz <5% |
|
Características de frequência de fase |
Diferença de fase de 0–1 kHz < -10°; Diferença de fase de 10 kHz < -100° |
A ponta do sensor contém uma bobina de precisão e o próximo fornece uma corrente alternada (CA) de alta frequência.
À medida que a corrente flui através da bobina, ela gera um campo magnético alternado de alta frequência ao redor da ponta da sonda.
Quando o objeto metálico alvo se aproxima da zona do campo magnético na ponta da sonda, o campo magnético alternado penetra na superfície do metal, induzindo correntes de circuito fechado conhecidas como correntes parasitas.
As correntes parasitas na superfície do metal geram seu próprio campo magnético oposto, que neutraliza o campo magnético original.
Quando o eixo de metal se aproxima da sonda → as correntes parasitas se intensificam, a perda de energia na bobina da sonda aumenta e a impedância de alta frequência da bobina (ou indutância equivalente) diminui.
Quando o eixo de metal se afasta da sonda → as correntes parasitas enfraquecem, a perda de energia na bobina diminui e a impedância da bobina se recupera.
O circuito próximo detecta alterações na impedância ou amplitude da bobina e, em seguida, desmodula e amplifica o sinal.
O próximo converte essa mudança em um sinal de tensão CC/CA que é estritamente proporcional à distância do intervalo; esse sinal é então transmitido para um sistema de monitoramento de rack Bently Nevada 3500 ou 3300 para análise de dados de vibração e deslocamento em tempo real.
Turbinas a Vapor e Geradores: Usados para monitoramento em tempo real da vibração do eixo do rotor, deslocamento axial, expansão diferencial e excentricidade.
Ventiladores e bombas: monitora a vibração absoluta de carcaças e mancais para detectar oportunamente problemas como desequilíbrio e desalinhamento do rotor.
Compressores e Bombas: Proximitores são usados para monitorar as condições do sistema de eixo de compressores centrífugos, compressores alternativos e grandes bombas de reforço.
Controle Crítico de Válvula: Usado para controle preciso da abertura da válvula e monitoramento de posição em tubulações de alta temperatura.
Equipamentos de laminação e alto-forno: graças aos seus recursos de proteção RFI/EMI, o Bently Nevada 330780-50-00 mantém a estabilidade do sinal em ambientes eletromagnéticos complexos caracterizados por instalações densas de acionamento de frequência variável (VFD) e ciclos frequentes de partida-parada de motores grandes.
Máquinas Pesadas: Monitoramento em tempo real da posição e vibração das peças móveis para otimizar os processos de produção.
Fabricação de papel e impressão: Monitora a vibração em cilindros de secagem de máquinas de papel de alta velocidade e eixos de transmissão.
Tratamento de Água e Proteção Ambiental: Aplicado a grandes bombas de tratamento de esgoto e ventiladores de monitoramento de emissão de gases de combustão.
Aeroespacial e Farmacêutico: Fornece suporte de monitoramento de vibração e deslocamento de alta precisão em setores de fabricação de precisão que exigem limpeza rigorosa e confiabilidade do equipamento.
Yueyang Tongtu há muito se especializou na venda de produtos importados de controle e automação industrial, cobrindo grandes marcas como Bently Nevada, ABB, Siemens, Honeywell, GE Fanuc, Foxboro, Triconex, Yokogawa, Schneider, HIMA e Emerson.
Em relação aos produtos Bently Nevada, temos ampla experiência no fornecimento das séries 3300 e 3500, incluindo módulos de monitoramento, módulos de E/S, módulos de fonte de alimentação, sensores Proximitor, cabos de programação e componentes relacionados.
Podemos verificar produtos com base em números exatos de modelos ou números de peças fornecidos pelos clientes e ajudar na identificação dos modelos corretos para sistemas existentes; também mantemos amplo estoque e recursos de estoque.
R: A principal vantagem é uma faixa de medição mais ampla. Enquanto o sistema padrão de 8 mm tem um alcance linear de aproximadamente 2 mm, o sistema de 11 mm se estende até 4,0 mm. Sua sensibilidade também é ajustada de acordo com 3,94 V/mm (100 mV/mil).
R: Deve ser utilizado como conjunto completo com sonda 3300 XL 11mm e o cabo de extensão correspondente.
Recomendamos fornecer os números do modelo da sonda e do cabo de extensão no momento da compra para que nossa equipe técnica possa verificar a compatibilidade do sistema e evitar incompatibilidades de sinal.
R: Recomendamos fornecer o seguinte:
① Número completo do modelo e sufixos (comprimento, requisitos de certificação);
② Números de modelo da sonda/cabo de extensão correspondente;
③ Método de instalação (por exemplo, compatibilidade com caixas de montagem reversa);
④ Quantidade necessária e data de entrega desejada.
Yueyang Tongtu usará essas informações para determinar a solução ideal e fornecer um orçamento.
