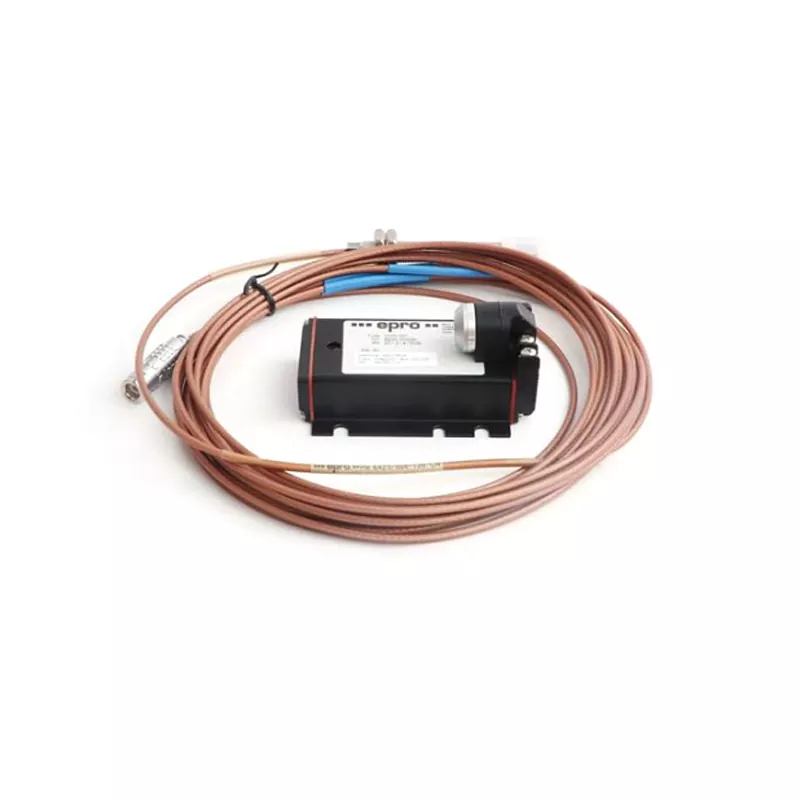

O EPRO PR6423/010-010 CON021 é uma sonda sensora de correntes parasitas de curto alcance e alta precisão da série EPRO PR6423. Projetado especificamente para monitoramento de condições de máquinas industriais TSI, ele é usado principalmente para detectar pequenos deslocamentos mecânicos e mudanças de vibração em máquinas rotativas.
|
Parâmetro |
Especificação |
|
Modelo de produto |
EPRO PR6423/010-010 CON021 |
|
Tipo de produto |
Sensor/sonda de deslocamento de corrente parasita |
|
Princípio de detecção |
Corrente parasita indutiva, medição sem contato |
|
Diâmetro da ponta |
8mm |
|
Faixa de medição linear |
Escala completa de 2,0 mm (80 mils) |
|
Janela de medição estática |
±1,0 mm (centralizado dentro da faixa linear) |
|
Entreferro Inicial Recomendado |
0,5 mm (20 mils) |
|
Lacuna Nominal (Centro do Alcance) |
1,5 mm |
|
Sensibilidade (fator de escala) |
8 V/mm (203,2 mV/mil) ±5% a 0–45°C |
|
Desvio de linearidade (linha reta de melhor ajuste) |
±0,025 mm (±1 mil) @ 0–45°C |
|
Resposta de frequência |
CC – 10 kHz (-3 dB) |
|
Rosca de montagem |
M10 × 1 (padrão para a série PR6423) |
|
Material da ponta da sonda |
PEEK (poliéter éter cetona) |
|
Material da Habitação |
Aço inoxidável |
|
Isolamento de cabos |
PTFE (Teflon) |
|
Comprimento do cabo integrado |
1,0 metro (fixo, não extensível sem cabo de extensão) |
|
Material Alvo |
Aço ferromagnético (42CrMo4 / AISI 4140) |
|
Diâmetro mínimo do eixo alvo |
25 mm (0,79 pol.) |
|
Temperatura operacional (sonda) |
-35°C a +180°C |
|
Temperatura operacional (cabo) |
-35°C a +150°C |
|
Classe de Proteção |
IP66 |
|
Padrões de Conformidade |
API 670, DIN 45670, ISO 10817-1 |
Incorpora uma bobina indutiva de alto fator Q; este componente principal garante detecção precisa e determina diretamente a sensibilidade da sonda e a estabilidade operacional a longo prazo.
A bobina é encapsulada em plástico de engenharia ou cerâmica de alta temperatura, oferecendo resistência ao calor e ao envelhecimento adequada para operação contínua em alta temperatura.
Configuração de cabos
O cabo pigtail utiliza isolamento fluoroplástico (FEP) resistente a altas temperaturas, capaz de suportar o calor da caixa do rolamento e eliminar problemas como envelhecimento ou danos comuns aos cabos padrão.
O ponto de conexão entre a sonda e o cabo possui alívio de tensão profissional para evitar quebras de fios internos causadas por cabos ou vibração do equipamento, tornando-o adequado para ambientes de instalação complexos.
Indústria de energia: Monitoramento on-line de vibração de rolamentos e deslocamento axial em turbinas a vapor e grupos geradores.
Química e Petróleo/Gás: Monitoramento de condições para equipamentos rotativos, como compressores, ventiladores e bombas.
Fabricação Pesada: Aquisição em tempo real de dados sobre deformações mínimas e estados de vibração em equipamentos rotativos industriais de grande escala.
Certificação do Sistema: O fornecimento e a seleção seguem estritamente os padrões internacionais de gestão de qualidade ISO9001; cada produto passa por testes de bancada profissionais e demonstra excelente desempenho de isolamento.
Certificação de segurança: em conformidade com as diretivas CE da UE e os padrões de segurança UL/cUL norte-americanos; atende aos requisitos de segurança elétrica para uso compatível em projetos nacionais e internacionais.
Verificação de qualidade: Como fornecedor legítimo, a Yueyang Tongtu fornece apenas produtos genuínos e originais, sem itens recondicionados ou modificados. Apoiamos a verificação de qualidade para garantir a operação segura do equipamento.
R: A sonda é compatível com as principais plataformas de monitoramento de turbinas TSI, incluindo os sistemas EPRO MMS 6000, MMS 3000 e Emerson AMS 6500. É amplamente utilizado para monitoramento de vibração e posição axial de turbinas a vapor, turbinas a gás, compressores e bombas grandes. A sonda deve ser emparelhada com um conversor de sinal EPRO CON021 ou CON031 para um condicionamento de sinal adequado.
R: Sim. O corpo da sonda é classificado para operação contínua de -35°C a +180°C, com o cabo isolado em PTFE classificado para +150°C. A ponta da sonda PEEK oferece excelente resistência térmica e química. Juntamente com o invólucro de aço inoxidável e a proteção IP66, o sensor é adequado para instalação de longo prazo em ambientes agressivos e de alta temperatura de mancais de turbinas a vapor.
R: Todas as sondas EPRO PR6423/010-010 CON021 fornecidas pela Yueyang Tongtu são unidades novas e originais fornecidas por meio de canais formais - nunca desmontadas, recondicionadas ou modificadas. Verificamos cada unidade por meio de inspeção visual, testes elétricos e rastreabilidade do número de série. Não fornecemos equipamentos recuperados ou modificados.
R: Sim. Mantemos estoque pronto para atender às necessidades dos clientes, desde compras urgentes de manutenção em pequena escala até pedidos de grande volume para projetos de engenharia. Podemos personalizar os planos de envio com base nos requisitos do pedido para garantir que os cronogramas do projeto sejam cumpridos.
