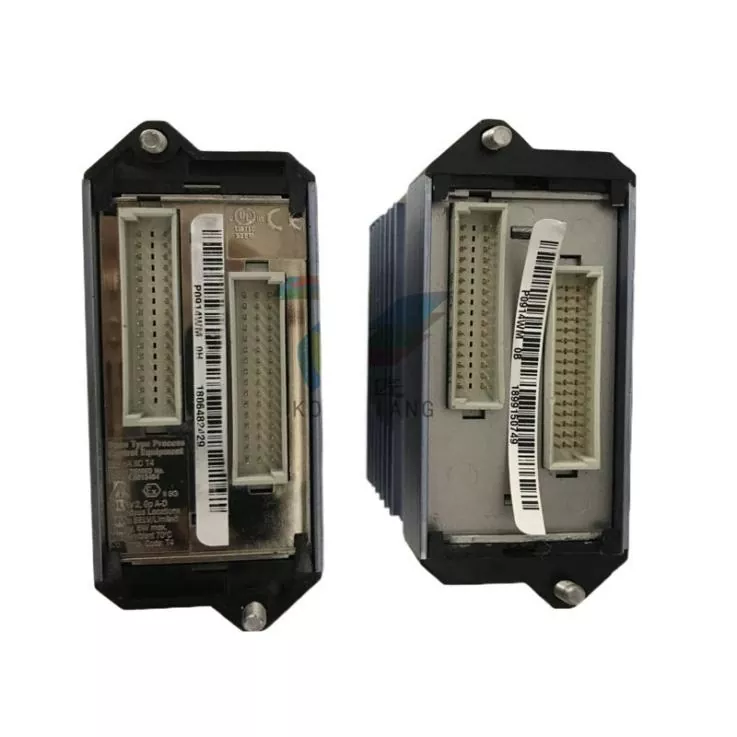

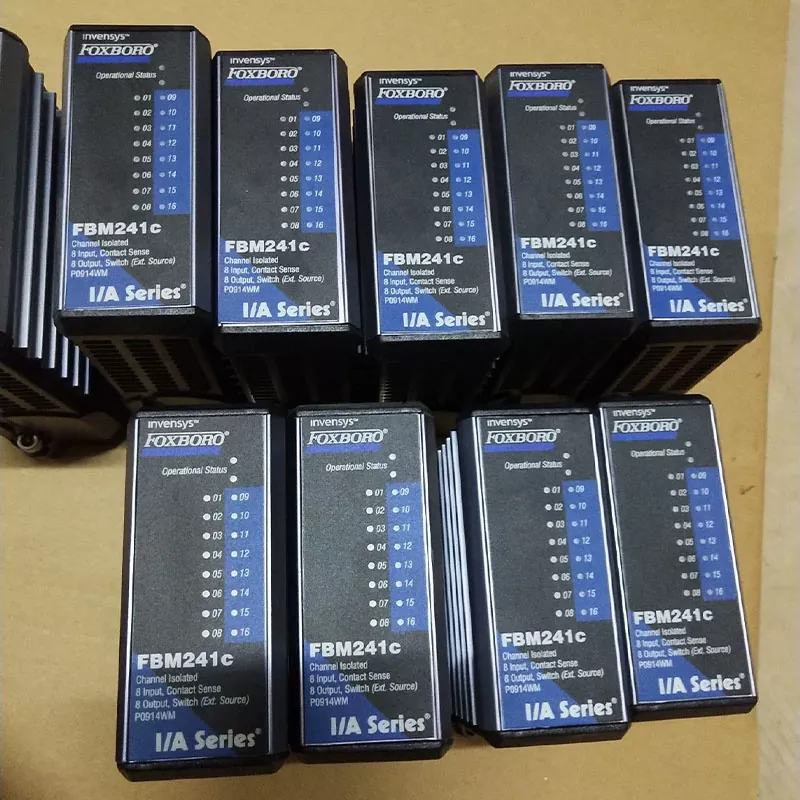

O Foxboro FBM241C P0914WM combina monitoramento de sinal discreto e controle de saída em um módulo de E/S isolado de canal único, tornando-o adequado para manter sistemas de controle Foxboro Série I/A compatíveis. Para equipes de manutenção, integradores de sistemas e usuários industriais, ele pode servir como um substituto prático ou componente sobressalente para instalações existentes da Foxboro.
O Foxboro FBM241C P0914WM fornece oito canais de entrada com detecção de contato. Cada canal pode detectar um estado de contato aberto ou fechado e usa um circuito de umedecimento de contato de 24 VCC.
As características de entrada incluem:
Oito canais de saída discretos são fornecidos para comutação de cargas de origem externa.
A especificação de saída inclui:
A disposição real da carga e da terminação deve ser verificada em relação à configuração do sistema antes da instalação.
Os canais de E/S são eletricamente isolados entre si e do terra. Esta configuração ajuda a separar os circuitos de campo e pode reduzir o efeito das diferenças elétricas entre os dispositivos de campo conectados.
As características de isolamento fazem parte do projeto do módulo e devem ser consideradas ao integrá-lo a um sistema de controle existente.
O módulo suporta filtros configuráveis ou tempos de depuração de 0, 4, 8, 16 ou 32 ms.
Isso permite que a resposta de entrada seja configurada de acordo com as características dos contatos de campo conectados e ajuda a evitar alterações indesejadas de sinal causadas por saltos de contato ou distúrbios de curta duração.
O Foxboro FBM241C P0914WM opera entre o sistema de controle e dispositivos de campo discretos conectados.
No lado da entrada, os contatos de campo fornecem estados abertos ou fechados que são detectados pelos circuitos de detecção de contato do módulo. Esses estados são processados como sinais de entrada discretos para o sistema de controle.
No lado da saída, o módulo recebe comandos de controle discretos e comuta uma carga elétrica fornecida externamente através do canal de saída apropriado.
Este arranjo permite que o módulo lide com monitoramento de sinal de campo e controle de saída discreta dentro da mesma unidade de E/S.
| Item | Especificação |
| Marca | Foxboro |
| Modelo | FBM241C |
| Número da peça | P0914WM |
| Tipo de produto | Módulo de E/S discreta isolado por canal |
| Sistema | Série Foxboro I/A |
| Canais de entrada | 8 |
| Canais de saída | 8 |
| Tipo de entrada | Sentido de contato |
| Umedecimento de contato | 24 VCC ±15% |
| Tipo de saída | Saída discreta de origem externa |
| Tensão máxima de saída aplicada | 60 V CC |
| Corrente máxima de carga | 2A |
| Tempo de filtro/debounce | 0, 4, 8, 16 ou 32 ms |
| Dimensões do Módulo | 102 × 45 × 104 milímetros |
| Aprox. Peso | 284g |
| Montagem | Placa de base modular |
| Tipo de fornecimento | Peça sobressalente de automação |
As dimensões do módulo e as informações de montagem são baseadas na documentação técnica Foxboro FBM241/b/c/d.
O Foxboro FBM241C P0914WM pertence à família Foxboro I/A Series Compact 200 de módulos de E/S discretos.
Ele foi projetado para funcionar com componentes de sistema compatíveis, incluindo a placa de base modular apropriada, conjunto de terminação e cabo de terminação. A disposição exata da terminação depende da configuração de entrada e saída necessária.
Antes de encomendar uma unidade de substituição, os clientes devem verificar:
A documentação da Foxboro identifica P0914WM como o número de peça associado ao FBM241c.
O módulo é destinado a sistemas de controle industrial que exigem monitoramento e comutação de sinais de campo discretos.
As aplicações típicas incluem:
Sua combinação de entradas e saídas discretas o torna adequado para aplicações onde o monitoramento de contato de campo e sinais de controle discretos são necessários dentro do mesmo sistema.
O Foxboro FBM241C P0914WM é um módulo de E/S discreto isolado por canal com 8 canais de entrada e 8 canais de saída para sistemas de controle Foxboro compatíveis.
Ele fornece 8 canais de entrada discretos e 8 canais de saída discretos.
Os canais de entrada usam detecção de contato com contato úmido de 24 VCC. Eles são projetados para detectar estados de contato abertos e fechados.
As saídas discretas de origem externa suportam tensão aplicada de até 60 VCC e corrente de carga de até 2 A, sujeitas à configuração de terminação aplicável e aos requisitos do sistema.
Sim. O módulo fornece isolamento de canal entre os canais de E/S e entre os canais e o terra.
P0914WM é o número da peça associado ao módulo Foxboro FBM241C. A documentação da Foxboro lista o FBM241c com o número de peça P0914WM.
