Fuji NP1X1606-W

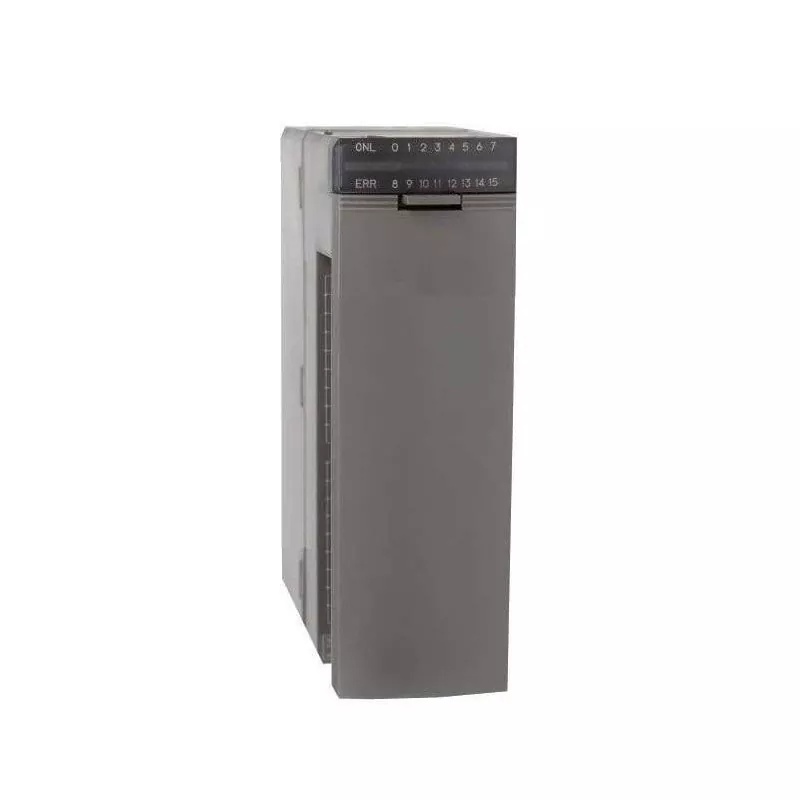

O Fuji NP1X1606-W é um módulo de expansão de entrada DC de 16 pontos para o PLC da série MICREX-SX. Ele aceita sinais de campo de 24 VCC e fornece status de entrada digital para a CPU. O módulo é usado em painéis de controle onde são necessários pontos de entrada adicionais.

Yueyang Tongtu fornece este módulo como peça sobressalente de automação industrial. A empresa mantém estoque de componentes Fuji MICREX-SX e oferece suporte ao fornecimento de números de peças mais antigos ou descontinuados. Inspeção pré-embarque e confirmação de compatibilidade estão disponíveis.

Identificação do Produto

Especificações Técnicas

Os valores acima são baseados nas informações fornecidas pela fonte do produto. Para parâmetros de engenharia detalhados, como temperatura operacional, temperatura de armazenamento, dimensões e peso, consulte a documentação técnica oficial da Fuji Electric MICREX-SX. Se a ficha técnica oficial estiver disponível, ela deverá ser usada como referência principal.

Fonte técnica: Documentação da série Fuji Electric MICREX-SX e manual do produto. Onde existirem discrepâncias, os dados oficiais do fabricante terão precedência.

Recursos de design e hardware

O NP1X1606-W faz parte do sistema modular de E/S MICREX-SX. O módulo utiliza uma caixa compacta para economizar espaço no painel de controle. Ele se conecta ao sistema através da interface de expansão e fornece terminais de parafuso para fiação de campo.

O circuito de entrada aceita sinais padrão de 24 VCC de sensores, interruptores e contatos de relé. O tempo de resposta de aproximadamente 10 ms é adequado para aplicações gerais de entrada digital.

Manutenção de campo e solução de problemas

Manutenção de rotina

1. Mantenha as aberturas de ventilação livres de poeira e detritos. A poeira acumulada pode reduzir a dissipação de calor e levar ao envelhecimento prematuro dos componentes.
2. Verifique os terminais de parafuso periodicamente. A vibração e o ciclo térmico podem fazer com que as conexões se soltem com o tempo.
3. Verifique se a tampa do terminal está instalada após a fiação. A classificação de proteção IP20 depende da colocação da tampa.

Verificações de falhas comuns

Se um ponto de entrada não for registrado corretamente:

1. Confirme se o dispositivo de campo está fornecendo 24 VCC ao terminal de entrada.
2. Verifique a fiação do bloco terminal ao módulo. Um parafuso solto ou fio quebrado é uma causa frequente.
3. Verifique o LED indicador de entrada do canal correspondente. Se o LED estiver aceso mas a CPU não ler o sinal, o problema pode estar na comunicação de expansão.
4. Se o LED estiver apagado enquanto o sinal de campo estiver presente, o ponto de entrada poderá ser danificado ou o terminal comum poderá ser desconectado.
5. Troque a fiação de campo para um ponto de entrada em funcionamento conhecido. Se o sinal seguir o dispositivo de campo, o ponto de entrada original está com defeito.

Evidência e Inspeção do Produto

Para apoiar a verificação do produto, os seguintes itens podem ser fornecidos ou confirmados antes do envio:

• Fotos reais do módulo (frente, verso, lado do terminal)
• Foto da placa de identificação e número da peça
• Registro de inspeção pré-embarque
• Foto da condição da embalagem

A disponibilidade destes itens depende do estoque e lote atuais. Solicite-os ao confirmar o pedido.

Lista de verificação de inspeção pré-embarque

Perguntas frequentes

Q1: Como posso confirmar se o NP1X1606-W é compatível com meu sistema MICREX-SX?

R: Forneça o modelo da CPU e uma foto do módulo existente. Verificaremos a interface de expansão e a configuração do sistema antes do envio.

Q2: Qual é a diferença entre a corrente de entrada de 7 mA e o sinal aplicável de 35 mA?

R: 7 mA é a corrente típica consumida pelo circuito de entrada do módulo quando 24 VCC são aplicados. 35 mA é a corrente nominal máxima para a fonte de sinal de campo. O significado exato desses valores deve ser confirmado na ficha técnica oficial da Fuji Electric.

Q3: Este módulo pode ser trocado a quente?

R: O NP1X1606-W não foi projetado para hot swap. A alimentação do sistema deve ser desligada antes de remover ou inserir o módulo para evitar danos.

Q4: O que devo verificar se um ponto de entrada parar de funcionar?

R: Primeiro verifique se o sinal de campo está presente no terminal. Em seguida, verifique a fiação e o indicador de entrada. Se o LED estiver aceso mas a UCP não ler o sinal, verifique a comunicação de expansão. Se o LED estiver apagado, o circuito de entrada pode estar danificado.

P5: O NP1X1606-W ainda está disponível?

R: A disponibilidade depende do status atual de produção do fabricante e do estoque do distribuidor. Entre em contato conosco com a quantidade necessária e local de entrega para que possamos verificar as opções de fornecimento atuais.

Q6: Posso usar este módulo com uma série Fuji PLC diferente?

R: O NP1X1606-W é específico da série MICREX-SX. Não é compatível com outras famílias de PLC Fuji. O modelo da CPU deve ser confirmado antes do pedido.
