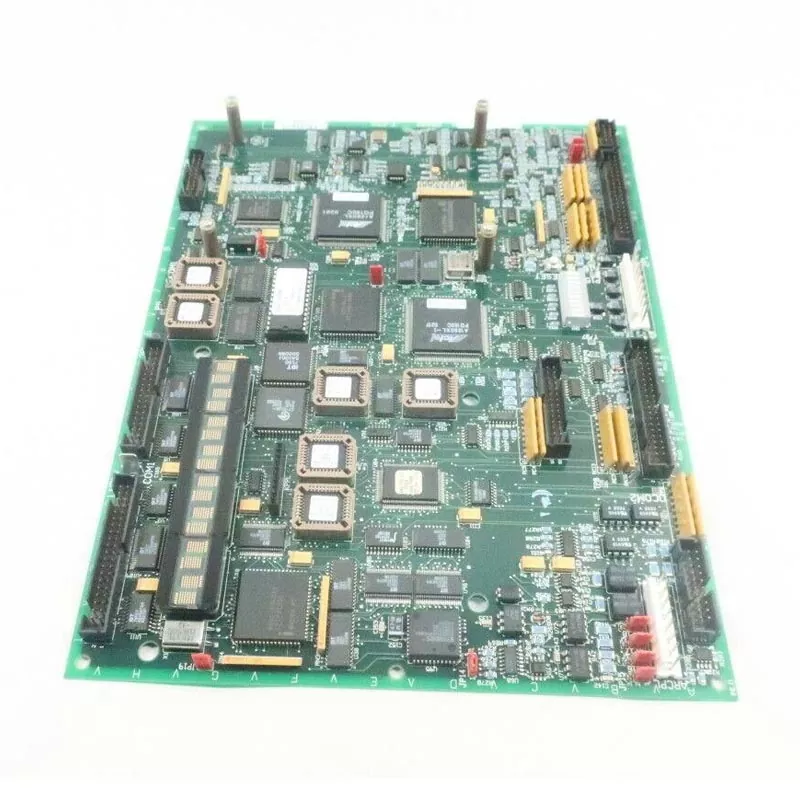

GE Fanuc DS200PCCAG5AC

A GE Fanuc DS200PCCAG5AC é uma placa de controle de potência PCCA de alta potência dentro do sistema de controle GE Fanuc Mark V, atuando como hub central para o circuito de acionamento da unidade.

Parâmetro do produto

Hardware principal e recursos funcionais

1. Design dedicado de alta potência (alto HP)

Revisão de hardware G5 configurada especificamente para aplicações de alta potência, suportando modos de acionamento regenerativos/não regenerativos com uma faixa de tensão de armadura de 240–630 Vcc.

Sem amortecedores integrados: todos os componentes de buffer são realocados para montagens de sistema externo. Este é um projeto de engenharia deliberado para o Grupo G5 – não um defeito. Ao remover amortecedores e circuitos de atenuação integrados, a densidade de potência e a eficiência de dissipação de calor são significativamente melhoradas para aplicações de ponte SCR de alta potência.

2. Interface de ponte de energia SCR

Aciona pontes de energia SCR de alta corrente por meio de sinais de porta isolados por transformador de pulso, fornecendo isolamento galvânico de 1500 V RMS entre circuitos de controle de baixa tensão e seções de energia de alta tensão.

12 conectores para sinais de pulso de porta direta e reversa, suportando topologias SCR de ponte completa.

Faz interface com placas de potência do tipo DCFB e suporta reatores Leg e fusíveis Leg para proteção precisa contra sobrecorrente em nível de ramificação.

3. Configuração flexível do sistema

4 jumpers integrados (JP1, JP2, WP3, WP4) para configuração: número do grupo de placas, faixa de tensão do sistema, operação do capacitor, temporização da ponte e feedback de tensão.

Design sem fusíveis: conta com fusíveis externos para proteção contra sobrecorrente, uma opção de design que simplifica a substituição da placa e reduz o tempo de manutenção.

Compatível com estruturas de rack Mark V tipo J, K e M; suporta configurações de transformadores de barramento independentes e comuns.

4. Diagnóstico e monitoramento de status

Indicadores LED: PWR (Power), FAULT, TRIP – permitindo rápida avaliação do status no local.

Pontos de teste montados na placa para verificação de sinal (pulsos de porta, sinais de feedback de TC/TP).

5. Projeto Ambiental e de Confiabilidade

Revestimento isolante para proteção contra poeira, umidade e exposição a produtos químicos em ambientes industriais agressivos.

Temperatura de operação: -20°C a +60°C (faixa industrial padrão).

Baixo consumo de energia: ≤5W da alimentação do backplane.

Design de PCB multicamadas com imunidade EMI aprimorada.

Interface de comunicação e compatibilidade de protocolo

1. Suporta interface com microcontroladores de usuário e equipamentos PLC; as interfaces de hardware incluem portas seriais RS-232 e RS-485, com compatibilidade simultânea para métodos de comunicação Ethernet e sem fio.

2. Apresenta suporte integrado para vários protocolos de comunicação, incluindo protocolos específicos de PLC, Modbus, I2C e protocolos personalizados, garantindo ampla compatibilidade com vários dispositivos de automação no local.

3. As telas de monitoramento e operação são desenvolvidas utilizando o software de configuração HMImaker, permitindo a geração rápida e sem código de interfaces gráficas.

Arquitetura e vantagens operacionais

1. Design de hardware totalmente digital sem sistema operacional, eliminando o risco de falhas no sistema; a unidade é inicializada diretamente na interface operacional, garantindo desempenho de exibição estável.

2. Alta imunidade à interferência eletromagnética (EMI), tornando-o adequado para instalação dentro de gabinetes em ambientes com alta EMI, como usinas de energia e oficinas de processamento químico.

3. O GE Fanuc DS200PCCAG5AC oferece baixo consumo geral de energia e rápidas taxas de atualização de tela; a substituição de peças sobressalentes não requer instalação ou implantação complexa de sistemas de baixo nível.

4. A placa executa funções duplas – exibição e controle – e serve como um ponto de conexão crítico para sistemas de fonte de alimentação de alta potência, atuando como um componente central indispensável do circuito de acionamento.

Referência rápida de compatibilidade do sistema Mark V

Indústrias Aplicáveis ​​e Condições Operacionais

1. Energia, Energia e Petróleo e Gás

Substituição de peças de reposição para sistemas Mark V em grupos geradores e equipamentos de energia; aborda falhas em malhas de controle de inicialização/desligamento e regulação de velocidade.

2. Fabricação Química

Unidades de automação para linhas de produção química, utilizadas para monitoramento de equipamentos de processo e controle de acionamento em malha fechada.

3. Engenharia Marinha

Instalações de automação para plataformas offshore, monitoramento de processos de equipamentos de manuseio e relé de sinal de acionamento.

4. Fabricação Tradicional

Retrofitting de sistemas legados de automação de fábrica; substitui placas envelhecidas ou danificadas do mesmo modelo para restaurar a operação do equipamento.

Observação: o GE Fanuc DS200PCCAG5AC é uma peça sobressalente de hardware descontinuada; é usado principalmente para a manutenção de sistemas legados existentes e não é recomendado para o desenvolvimento de novos projetos.

Perguntas frequentes

P1: O GE Fanuc DS200PCCAG5AC pode ser trocado diretamente por uma placa PCCA de versão padrão?

R: Não. Este modelo é uma versão dedicada de alta potência (High-HP) com revisão de hardware G5. A placa em si não integra componentes de amortecimento ou atenuação — eles são realocados para conjuntos de sistema externos como um projeto de engenharia deliberado para aplicações de alta potência. A substituição direta por uma versão padrão (por exemplo, G1/G2) resultará na falta de hardware e em anomalias do sistema.

Antes de continuar: Verifique se o seu sistema possui reatores Leg e fusíveis Leg instalados. Confirme se a configuração completa do hardware corresponde aos requisitos do G5 de alta potência. Se não tiver certeza, forneça o número de série do rack Mark V do seu sistema e nós ajudaremos na verificação

P2: Quais são os sintomas típicos no local quando a placa apresenta mau funcionamento?

R: Os sintomas comuns de falha incluem:

A unidade não inicia ou exibe regulação de velocidade anormal

A unidade de acionamento desarma com códigos de falha relacionados à ponte SCR

Em casos graves, o intertravamento de desligamento imediato é acionado

Importante: algumas falhas estão latentes: nenhum alarme de erro é exibido e as luzes indicadoras podem parecer normais. Esses casos exigem uma avaliação abrangente baseada em dados de diagnóstico do sistema, incluindo verificação de sinal de pulso de porta e verificações de feedback de TC/TP em pontos de teste montados na placa. Não confie apenas em indicadores LED para diagnóstico

Q3: Quais informações são necessárias ao comprar esta peça de reposição, além do número completo do modelo?

R: Para garantir a compatibilidade, recomendamos fornecer:

Versão do sistema Mark V e revisão do firmware (se conhecido)

Classificação de potência da unidade e faixa de tensão da armadura

Tipo de estrutura de rack do sistema (J, K ou M)

Se a peça é para uma substituição completa da unidade ou para fins de solução de problemas/backup

Revisão atual da placa (se estiver substituindo uma placa existente, forneça seu modelo completo e revisão)

Essas informações nos ajudam a verificar a compatibilidade e evitar falhas de implantação causadas por incompatibilidade de versões

Q4: Quais verificações simples devem ser realizadas após o recebimento da placa, mas antes da instalação no local?

R: Lista de verificação de pré-instalação:

Q5: Esta placa de circuito ainda está em produção pelo fabricante original?

R: Não. Este hardware é uma peça sobressalente descontinuada. A GE não produz mais em massa o DS200PCCAG5ACB. A disponibilidade do mercado depende principalmente do estoque existente.

Conselho de seleção: Ao adquirir esta peça, priorize a verificação da compatibilidade da versão do hardware (revisão G5) e da configuração do sistema para evitar a compra de um componente incompatível. Fornecemos apenas placas originais genuínas adquiridas através de canais formais, e não unidades recondicionadas ou recuperadas.

Q6: A placa pode ser trocada a quente enquanto o sistema está em execução?

R: Não. Os sistemas Mark V não foram projetados para inserção ao vivo de hardware PCCA. Puxar a placa sob alimentação pode danificar as interfaces SCR ou as conexões do backplane. Sempre desligue o sistema completamente antes da remoção ou instalação.
