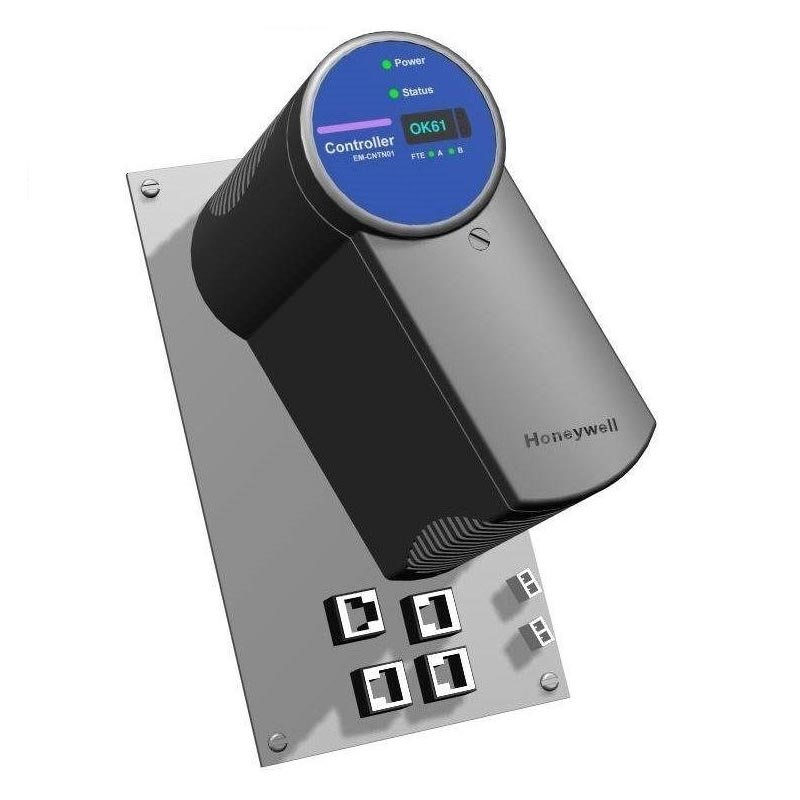

Honeywell CC-PDOB01

Dentro da arquitetura Honeywell Experion PKS, os módulos de E/S da série C servem como interface entre a rede de controle e a instrumentação de campo. O Honeywell CC-PDOB01 fornecido pela Yueyang Tongtu lida especificamente com saídas digitais que convertem sinais de comando binários do controlador em saídas de comutação de 24 Vcc que acionam dispositivos de campo.

Detalhes do produto

O Honeywell CC-PDOB01 é um módulo de saída digital de 24 Vcc com 16 canais de saída discretos. Ele foi projetado para o sistema de E/S da série C no Experion PKS, montado diretamente no rack de E/S da série C e comunicando-se com o controlador C300 por meio do barramento de E/S.

1. Função principal: converte comandos digitais gerados pelo controlador (lógica 0/1) em sinais físicos de comutação de 24 Vcc. Cada canal pode acionar dispositivos com corrente contínua de 2A, com capacidade de corrente de pico de 4A por breves períodos.

2. Tipos de saída suportados: o módulo fornece saídas de fornecimento (comutando a carga para a alimentação positiva), que é a configuração padrão para E/S Experion PKS série C. Os canais de saída são configuráveis ​​individualmente em termos de seu estado ligado/desligado durante a inicialização ou falha do controlador, garantindo uma condição de fallback definida para o equipamento conectado.

3. Fonte de alimentação: O módulo requer duas fontes de alimentação separadas. Essa separação garante que uma falha no lado do campo não afete a alimentação lógica do sistema e vice-versa.

Alimentação do sistema: Fornecida através do backplane da fonte de alimentação da série C (24 Vcc)

Alimentação de campo: Fonte externa de 24 Vcc para acionar as cargas de saída

4. Recursos de proteção: cada canal de saída é protegido contra curtos-circuitos e condições de sobrecarga. Um limitador eletrônico de corrente restringe a corrente de saída a um nível seguro e o módulo desativa automaticamente o canal afetado se a falha persistir. Um mecanismo de reinicialização restaura a operação normal assim que a falha for eliminada.

Destaques do produto

1. 16 canais de saída configuráveis ​​de forma independente

Cada um dos 16 canais pode ser configurado individualmente para polaridade de saída, estado à prova de falhas e resposta a falhas. Essa flexibilidade permite que o Honeywell CC-PDOB01 acomode cargas mistas em um único módulo e alguns canais acionam pequenos relés, outros alimentam válvulas com requisitos de corrente de partida mais altos.

2. Proteção eletrônica contra curto-circuito

Cada canal de saída incorpora circuito limitador de corrente que protege o módulo e a fiação de campo contra falhas de curto-circuito. Se ocorrer um curto-circuito, o canal limita a corrente a um valor seguro, evitando danos ao estágio de saída. O circuito de proteção é reinicializado automaticamente assim que a falha é eliminada e um novo comando de comutação é recebido.

3. Cobertura de diagnóstico abrangente

O módulo monitora continuamente sua própria integridade e o status de cada canal de saída.

Todas as informações de diagnóstico estão disponíveis através do software de configuração Experion PKS e podem ser usadas para manutenção preventiva, registro de falhas e geração de alarmes.

4. Design de alta confiabilidade

O Honeywell CC-PDOB01 é classificado para operação em ambientes industriais agressivos, com uma faixa de temperatura de -40°C a +70°C e resistência a vibração, umidade e contaminantes transportados pelo ar.

5. Resposta rápida

O módulo atualiza os estados de saída dentro de 20 milissegundos após receber um comando do controlador. Esta resposta rápida é essencial para funções de intertravamento e relacionadas à segurança onde a precisão do tempo é necessária.

6. Forte capacidade de condução de carga

Cada canal pode acionar cargas de até 2A de corrente contínua, com uma corrente de pico de 4A por até 10ms. Esta capacidade é suficiente para a maioria das aplicações de controle padrão, incluindo válvulas solenóides, indicadores de alarme, contatores e relés piloto.

Funções de diagnóstico e proteção

O Honeywell CC-PDOB01 fornece várias camadas de proteção e capacidade de diagnóstico. Todas as informações de diagnóstico e status também são acessíveis por meio do software de configuração Experion PKS, permitindo monitoramento remoto e integração com os sistemas de alarme e registro da planta, oferecendo suporte tanto à manutenção preditiva quanto à localização rápida de falhas.

Recursos de proteção

Proteção contra sobrecarga: Limita a corrente para evitar danos aos estágios de saída

Proteção contra curto-circuito: Detecta e limita a corrente quando as saídas estão em curto com o terra ou com a alimentação

Proteção contra inversão de polaridade: Evita danos se as conexões de alimentação de campo forem invertidas

Proteção térmica: Reduz a capacidade de saída se as temperaturas internas excederem os limites seguros

Recursos de diagnóstico

Detecção de circuito aberto: Identifica fiação de campo quebrada ou cargas desconectadas

Detecção de curto-circuito: Identifica falhas de fiação entre a saída e o terra ou alimentação

Detecção de perda de energia de campo: Alerta quando a alimentação externa de 24 V é interrompida

Monitoramento do status do canal: Indica se cada saída está ligada, desligada ou em estado de falha

Monitoramento da integridade do módulo: relata o status do processador, a integridade da comunicação e as condições do circuito interno

Indicadores visuais

Os LEDs no painel frontal fornecem informações imediatas sobre o status:

Status do módulo: Verde indica operação normal; âmbar indica um aviso ou desempenho degradado; vermelho indica uma falha que afeta todo o módulo.

Status do canal: LEDs individuais indicam se cada canal de saída está ligado, desligado ou em condição de falha.

Indicador de alimentação de campo: Confirma se a alimentação externa de 24 V está presente.

Solução de problemas quando o canal de saída não responde

Especificações Técnicas

Perguntas frequentes

P: Qual é a diferença entre CC-PDOB01 e outros módulos Cseries DO?

R: O CC-PDOB01 fornece 16 canais a 24 Vcc com saídas de fonte. Outras variantes podem ter classificações de tensão, contagens de canais ou configurações de saída de drenagem diferentes. Verifique os requisitos de modelo específicos para o seu sistema.

P: O módulo pode ser substituído enquanto o sistema está em execução?

R: Os módulos de E/S da série C suportam substituição on-line, desde que o canal seja desenergizado ou isolado antes da remoção. Consulte os documentos do procedimento Experion PKS para obter instruções de manuseio específicas.

P: Que diagnósticos o módulo fornece?

R: O módulo fornece detecção de circuito aberto, detecção de curto-circuito, detecção de perda de energia de campo e monitoramento da integridade do módulo. As informações de diagnóstico podem ser acessadas através do software de configuração Experion PKS e dos LEDs do painel frontal.

P: Como faço para reiniciar um canal após uma falha de curto-circuito?

R: Depois que a condição de curto-circuito for eliminada, o canal será redefinido automaticamente quando um novo comando de saída for recebido. Nenhuma ação de reinicialização manual é necessária no nível do módulo.

P: Qual é o torque recomendado para os parafusos de montagem do painel frontal?

R: O torque recomendado é normalmente de 0,5–0,6 Nm. Consulte o manual de instalação de E/S da série C para obter o valor exato específico para o seu tipo de rack.
