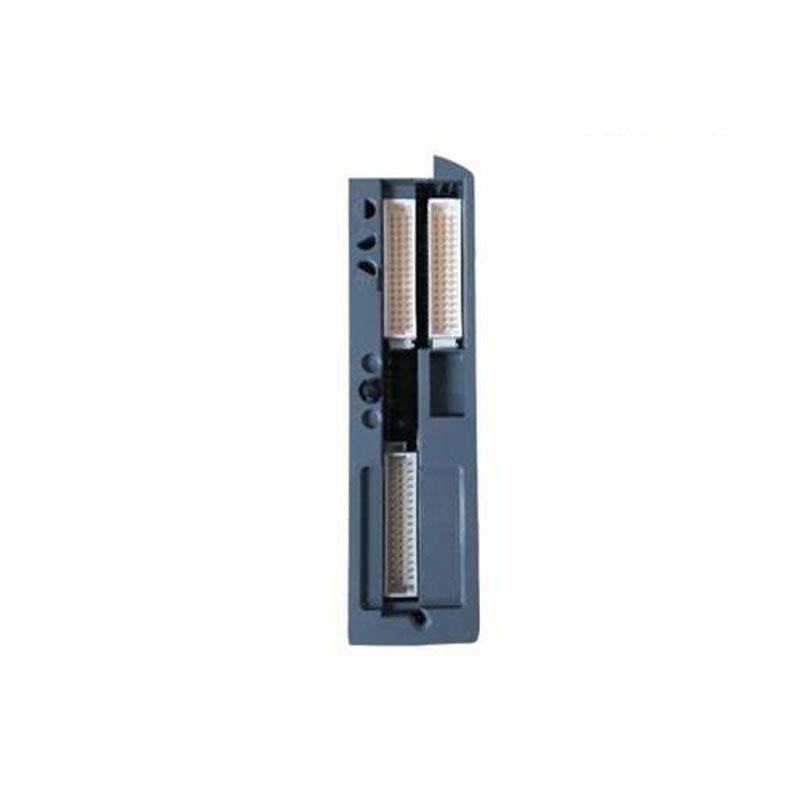

ICS Triplex T9432

O ICS Triplex T9432 da Yueyang Tongtu funciona como o nó de detecção de campo dentro da arquitetura do sistema de segurança Trusted® ou AADvance. Ele adquire sinais analógicos de medição de transmissores de campo e os converte em valores digitais para o controlador de segurança.

Sua função é garantir que o controlador de segurança receba dados analógicos precisos, oportunos e validados do campo e evitar que qualquer falha ou imprecisão no estágio de entrada possa comprometer todo o circuito de segurança.

O que o ICS Triplex T9432 faz?

O ICS Triplex T9432 é um módulo de entrada analógica isolado de 16 canais projetado para as plataformas Trusted® e AADvance SIS. Cada um dos 16 canais é isolado independentemente dos demais e do backplane do sistema.

1. Tipos de sinal suportados:

 Corrente: 4–20 mA (padrão), 0–20 mA

 Tensão: 0–10 V, 1–5 V, ±5 V, ±10 V

 IDT: Pt100, Pt1000

 Termopar: J, K, T, E, R, S, B

2. Resolução e precisão: resolução de 16 bits com precisão de ±0,05% a ±0,1% em escala total.

3. Taxas de amostragem e atualização: O módulo oferece um intervalo de atualização de 6 ms no modo sem filtro, com uma taxa de amostragem máxima de 100 kHz. Na configuração TMR, os tempos de varredura são de aproximadamente 2,656 ms.

4. Isolamento: isolamento canal a canal e canal ao backplane com resistência de ±1,5 kVDC por 1 minuto.

5. Comunicação HART: O módulo suporta passagem HART, permitindo a recuperação de dados de diagnóstico de dispositivos de campo inteligentes sem interromper a medição analógica.

Destaques do produto

Tolerância a falhas TMR

O módulo incorpora três fatias de processamento independentes. Se uma fatia falhar, as outras duas continuarão a operar e o módulo manterá funcionalidade total.

Capacidade de entrada universal

Os tipos de sinais são configuráveis ​​por software através do software de configuração Trusted Toolset. Diferentes dispositivos de campo podem ser acomodados sem alterações de hardware, reduzindo a necessidade de vários tipos de módulos no estoque.

Hot-Swappable

O ICS Triplex T9432 suporta substituição on-line sem desligamento do sistema. Observe que o slot deve ser colocado em modo de manutenção via software antes da remoção para evitar o acionamento de alarmes falsos.

Diagnóstico abrangente a bordo

O módulo monitora continuamente a integridade da fonte de alimentação, a qualidade do sinal e os circuitos internos. Ele detecta circuitos abertos, curtos-circuitos, condições de sobretensão, subfaixa e acima da faixa em cada canal. Os LEDs do painel frontal fornecem indicação visual do status do módulo e de cada canal individual. Um watchdog de hardware independente inicia automaticamente um desligamento seguro se uma falha crítica for detectada.

Como escolher?

Ao adquirir o ICS Triplex T9432, considere os seguintes fatores:

Compatibilidade da plataforma do sistema

Confirme se o módulo se destina ao seu sistema específico. O módulo foi projetado para plataformas Trusted® e AADvance. Pode não ser compatível com outras linhas de produtos ICS Triplex.

Requisitos de contagem de canais

O módulo fornece 16 canais isolados. Se a sua aplicação requer menos canais, o T9431 (versão de 8 canais) pode ser uma alternativa mais econômica.

Montagem de terminação

O módulo requer um conjunto de terminação compatível: T9831, T9832 ou T9833. Certifique-se de que o conjunto de terminação corresponda à configuração da fiação de campo e aos requisitos de integridade de segurança.

Tipo de sinal

O módulo suporta entradas de corrente, tensão, RTD e termopar. Confirme se o módulo suporta os tipos de sinais específicos usados ​​em seus dispositivos de campo. Para entradas de termopar, verifique se a variante do módulo suporta o tipo específico de termopar (J, K, T, E, R, S ou B) necessário.

Requisito HART

Se seus dispositivos de campo forem habilitados para HART e você precisar de diagnóstico remoto e dados de gerenciamento de ativos, confirme se a funcionalidade de passagem HART está habilitada na configuração do seu sistema.

Especificações Técnicas

Indústrias de aplicação

O ICS Triplex T9432 é implantado em indústrias que exigem aquisição de sinal analógico de alta integridade em conformidade com SIL 3:

Petróleo e gás

Sistemas de desligamento de emergência, monitoramento de pressão e temperatura da cabeça do poço, medição de fluxo e nível de dutos, instalações de processamento de gás natural.

Química e Petroquímica

Controle de temperatura e pressão do reator, sistemas de detecção de incêndio e gás, controles de coluna de destilação, monitoramento de unidade de craqueamento catalítico.

Geração de energia

Monitoramento de temperatura e pressão de caldeiras, vibração de turbinas e medição de temperatura de mancais, sistemas de gerenciamento de queimadores (BMS).

Metalurgia e aço

Controle de válvula ligada a TMR de alta frequência de alto-forno.

Água e águas residuais

Monitoramento de parâmetros críticos de processo em instalações de tratamento municipais e industriais.

A ampla faixa de temperatura operacional do módulo (–40°C a +70°C) suporta instalações externas, abrigos não aquecidos e condições climáticas extremas comuns em locais remotos de produção de petróleo e gás e de geração de energia.

Perguntas e respostas comuns

P: O ICS Triplex T9432 ainda está em produção?

R: Não. A Emerson descontinuou este modelo. No entanto, o estoque excedente testado permanece disponível através de fornecedores especializados, incluindo a Yueyang Tongtu. Confirme a disponibilidade e a condição (novo original vs. usado testado) antes de fazer o pedido.

P: Qual é a diferença entre T9432 e T9431?

R: O T9432 oferece 16 canais de entrada analógica isolados. O T9431 oferece 8 canais e é adequado para aplicações com requisitos de contagem de canais mais baixos.

P: Quais conjuntos de terminação são compatíveis com o T9432?

R: O módulo é compatível com conjuntos de terminação T9831, T9832 e T9833. O T9832 fornece terminação de redundância modular dupla, enquanto o T9833 fornece terminação de redundância modular tripla para níveis mais elevados de integridade de segurança.

P: Este módulo pode ser substituído enquanto o sistema está em execução?

R: Sim, o módulo suporta hot-swap. No entanto, o slot deve ser colocado em modo de manutenção através do software de configuração antes da remoção para evitar o acionamento de alarmes falsos.

P: Quais funções de diagnóstico o módulo oferece?

R: O módulo oferece autodiagnóstico abrangente, incluindo monitoramento da fonte de alimentação, verificação de integridade do sinal, detecção de circuito aberto/curto-circuito, detecção fora da faixa e vigilância de hardware independente com desligamento seguro automático em falhas críticas. Os LEDs do painel frontal fornecem indicação visual de status.

P: O módulo suporta comunicação HART?

R: Sim. O módulo suporta passagem HART, permitindo a recuperação de dados de diagnóstico de dispositivos de campo inteligentes. Os dados HART podem ser usados ​​para monitorar as condições do dispositivo e fornecer diagnósticos do módulo.

P: Qual é o intervalo de calibração recomendado?

R: Para conformidade com SIL 3, recomenda-se anualmente uma verificação de precisão completa. Os registros de calibração devem ser retidos para auditorias de segurança.
